一、概述
ZW8-12P型戶外智能高壓真空斷路器，是用于交流50Hz、電壓10~12Kv的三相電力系統，作為分?jǐn)唷㈥P(guān)合負荷電流之用，它具有過載及短路保護功能、速斷保護功能、定時限延時保護功能，可整定的涌流控制、過流及速斷保護功能，還可根據用戶需要配裝避雷器或隔離開關。該斷路器自備電源，實現就地遙控及遠方控制和配網自動化并能作為站內進出線開關及站外無電源散點開關，實現環網供電，是集電源保護控制和通訊功能于一體的智能開關。
二、使用環境條件
周圍空氣溫度: -40℃~+40℃；
海拔高度: 不超過2000m;
周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
風速不超過34m/s(相當于圓柱表面上的700Pa)；
來自開關設備和控制設備處部的振動或地動是可以忽略的；
污穢等級:Ⅲ級。

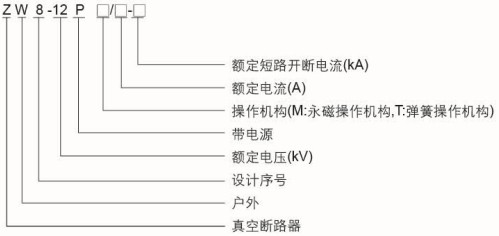

三、型號及含義
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定電流
|
A
|
630
|
|
3
|
工頻耐受
|
kV
|
42/48
|
|
4
|
雷電沖擊耐壓(峰值)
|
kV
|
75/85
|
|
5
|
額定短路開斷電流(有效值)
|
kA
|
20
|
|
6
|
額定短路關合電流(峰值)
|
kA
|
50
|
|
7
|
額定操作順序
|
|
分-0.3s合分-180S合分
|
|
8
|
額定短路電流開斷次數
|
次
|
30
|
|
9
|
機械壽命
|
次
|
10000
|
|
10
|
額定操作電壓(合/分閘線圈)
|
V
|
Dc220 Ac220
|
|
11
|
動,靜觸頭允許磨損厚度
|
mm
|
3
|
|
12
|
隔離斷口斷開距離
|
mm
|
>200
|

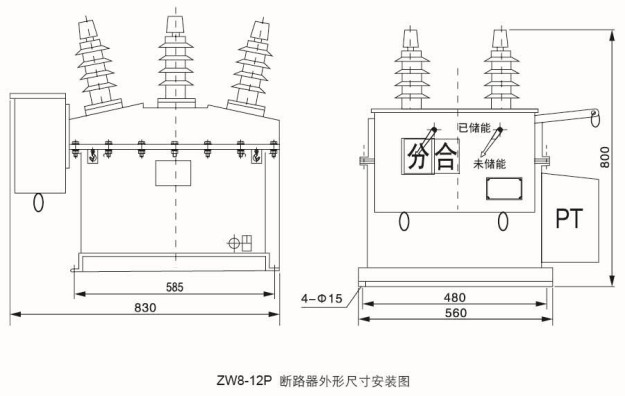

五、產品主體機構圖
.jpg)
